L'essentiel, sans détour
- Gaine technique logement : la GTL centralise et organise l’ensemble des circuits électriques et de communication pour plus de sécurité et d’esthétique.
- Installation électrique : conforme à la norme NF C 15-100, elle est obligatoire en neuf et fortement recommandée en rénovation.
- Séparation courant fort/faible : évite les interférences et simplifie les interventions grâce à un cloisonnement clair dans la GTL.
- Optimisation installation : prévoir de l’espace libre et des prises intégrées facilite l’évolution future (domotique, borne de recharge, etc.).
- Esthétique de l'installation : finitions soignées, cornets d’épanouissement et couvercle peint rendent la GTL discrète et harmonieuse.
Pour nos aïeux, deux fils et une ampoule suffisaient. Aujourd’hui, on compte facilement des centaines de mètres de câblage dans un logement, reliés à des dizaines d’appareils. Cette jungle électrique invisible ne doit rien au hasard : elle exige une organisation rigoureuse, tant pour la sécurité que pour l’esthétique intérieure. Et c’est là que tout commence à prendre forme - ou à dérailler.
Pourquoi la GTL est-elle la colonne vertébrale de votre maison ?

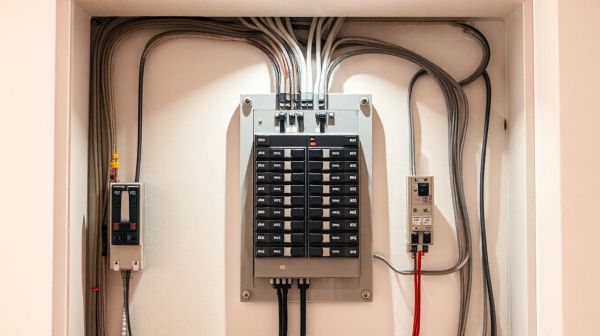

On pourrait la comparer à une armoire de rangement intelligente : la GTL - ou Gaine Technique de Logement - centralise en un seul endroit tous les circuits électriques et de communication. Elle abrite le tableau électrique, les boîtiers domotiques, la box internet, et tous les câbles qui en partent ou y arrivent. Résultat ? Plus de fils qui serpentent sous les plinthes, plus de prises murales surchargées, et surtout, un accès clair et sécurisé pour tout technicien intervenant chez vous.
Un espace de centralisation intelligent
La GTL transforme un chaos potentiel en un système organisé. Elle permet de regrouper l’ensemble des équipements techniques dans un espace dédié, souvent en entrée, dans un placard ou un garage. Pour bien démarrer votre projet de rénovation, s'informer sur les spécificités de la https://dimensionpoele.com/comprendre-gtl-guide-pratique-pour-une-installation-electrique-optimisee.php peut s'avérer très utile. Cette organisation n’est pas qu’esthétique : elle simplifie l’entretien, les diagnostics, et les évolutions futures du logement.
Respecter la norme NF C 15-100
Depuis plusieurs années, la norme NF C 15-100 impose des règles strictes en matière d’installation électrique. La GTL en fait partie. Elle garantit non seulement une installation sûre - avec des distances bien définies, des protections adaptées et une ventilation suffisante - mais aussi une traçabilité des circuits. En neuf, son installation est obligatoire. En rénovation, elle est fortement recommandée, surtout lors d’un remplacement complet du système électrique.
Séparer le courant fort du courant faible
Un point crucial : dans la GTL, on ne mélange pas tout. Le courant fort (alimentation des prises, éclairage, chauffage) et le courant faible (internet, téléphonie, alarme, domotique) doivent être physiquement séparés, ou du moins bien distincts. Cela évite les interférences et facilite le diagnostic en cas de panne. Une bonne GTL prévoit souvent deux compartiments ou un cloisonnement interne pour assurer cette séparation.
| >Type de goulotte GTL | Matière | Capacité (modules) | Flexibilité d’accès |
|---|---|---|---|
| PVC standard | Plastique rigide | 13 modules | Couvercle fixe - ouverture complète nécessaire |
| GTL renforcée | Composite résistant | 18 modules | Couvercle sectionnel - accès localisé possible |
| GTL design | PVC ou aluminium | 13 à 15 modules | Couvercle esthétique, peinturable, accès complet |
Les composants essentiels d'une installation optimisée
Une GTL bien conçue ne se limite pas à une simple goulotte. Elle intègre des éléments précis qui font toute la différence entre une installation de bricoleur et une réalisation pro. Le choix des matériaux, par exemple, est loin d’être anodin. Une goulotte en PVC renforcé ou en composite supporte mieux le poids des équipements et résiste aux chocs. La fixation sur le mur doit être solide, avec des fixations adaptées au support (béton, placo, etc.). La hauteur standard tourne autour de 2,60 mètres - suffisante pour éviter les chocs, tout en restant accessible.
Le choix de la goulotte et du socle
Le socle de la GTL, souvent intégré ou encastré, accueille les passages de câbles depuis le sol ou les gaines verticales. Il doit être étanche si l’installation est en sous-sol ou en zone humide. Certains modèles proposent un socle avec accès technique par le bas, pratique pour les ajouts ultérieurs. L’idéal ? Opter pour une goulotte avec cloisons internes pour mieux organiser les flux.
L'organisation des réseaux de communication
La box internet, les câbles fibre, les liaisons TV : tout cela a sa place dans la GTL. Mais attention : il faut éviter de laisser la box posée à même la paroi métallique ou de la recouvrir totalement, ce qui empêcherait la ventilation. Certains modèles intègrent un coffret de brassage dédié, avec des rails DIN pour fixer les équipements. Cela permet de garder l’intérieur ordonné, de réduire les interférences, et d’avoir un brassage informatique propre, essentiel pour une connexion stable.
Réussir la pose pour un rendu esthétique et durable
L’emplacement de la GTL conditionne en grande partie son utilité et son intégration dans la maison. Placée en entrée, elle est facilement accessible en cas d’urgence. Dans un garage ou un cellier, elle libère l’espace de vie. L’essentiel ? Qu’elle soit dans un endroit sec, bien ventilé, et protégé des projections d’eau. Une hauteur suffisante évite les chocs accidentels, surtout dans les maisons avec enfants.
L'emplacement stratégique dans l'entrée ou le garage
Il n’y a pas de règle unique, mais les professionnels privilégient souvent l’entrée ou le local technique. Ces zones sont neutres, fonctionnelles, et peu visibles. Si l’espace est réduit, une GTL de 60 cm de large peut suffire, mais mieux vaut anticiper : une largeur de 80 cm offre plus de confort pour les interventions. Le gain de place est réel, surtout quand tout est verticalisé.
Finitions et accessoires de masquage
Les détails font la perfection. Un cornet d’épanouissement au sol ou au plafond cache élégamment les passages de câbles. Les jonctions sol/plafond bien calfeutrées évitent les remontées de poussière. Et un couvercle bien ajusté, voire peint à la couleur du mur, rend la GTL presque invisible. Ce sont ces petites touches qui transforment une installation technique en élément d’harmonie visuelle.
Check-list pour une GTL parfaitement équipée
Matériel indispensable pour le montage
Avant de commencer, il faut du bon matériel. Un niveau à bulle est indispensable pour une pose droite. Une perceuse adaptée au support (béton, placo, bois) et des chevilles ou vis spécifiques garantissent une fixation solide. Ne pas oublier le testeur de tension, un tournevis isolé, et un crayon de maçon pour le tracé. La précision du tracé initial évite des erreurs coûteuses en temps et en matériaux.
- 🔧 Disjoncteur d’abonné : point d’entrée principal de l’alimentation
- 🔌 Platine de branchement : connexion sécurisée entre le réseau ERDF et le tableau
- ⚡ Bornier de terre : essentiel pour la sécurité électrique
- 📡 Coffret de communication : regroupement des câbles faible tension
- 🔌 Prises de courant intégrées : pour alimenter la box ou un outil de chantier
Anticiper les besoins futurs en câblage
On ne construit pas une maison pour aujourd’hui seulement. Une GTL bien pensée laisse de la place pour demain. Une goulotte partiellement vide ou un passage libre permet d’ajouter facilement un circuit pour une borne de recharge voiture électrique, un système de domotique ou une alarme connectée. Certains installateurs prévoient même un second coffret de communication, au cas où la fibre serait remplacée par un autre type de liaison.
Les interrogations majeures
J'ai récupéré une vieille maison avec des fils en tissu, puis-je installer une GTL sans tout refaire ?
Il est fortement déconseillé de conserver des fils anciens en tissu, car ils ne répondent plus aux normes de sécurité actuelles. Même si la GTL est neuve, les anciens câbles représentent un risque d’incendie. La bonne pratique consiste à remplacer l’ensemble de l’installation en parallèle de la mise en place de la GTL. En gros, c’est le moment ou jamais de tout repenser.
Est-ce une erreur de placer ma box internet directement dans la goulotte en métal ?
Oui, c’est risqué. Le métal peut créer des interférences et affaiblir le signal Wi-Fi. De plus, une mauvaise ventilation peut surchauffer l’appareil. Le mieux est de la placer à proximité, dans un compartiment ventilé ou sur un support amovible, avec un accès facile pour les redémarrages. Évitez les espaces trop clos.
La GTL connectée est-elle vraiment devenue la norme en 2026 ?
La GTL dite “connectée” intègre des capteurs de consommation, des modules de pilotage à distance ou des interfaces domotiques. Elle n’est pas encore obligatoire, mais elle gagne du terrain. Pour les maisons neuves ou les rénovations éligibles au financement BBC, c’est une option de plus en plus courante. Elle participe au confort de vie et à la maîtrise de l’énergie.
